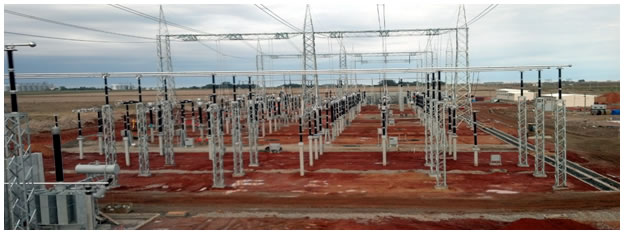

Fornecimento de mão de obra, ferramentas para execução de serviços de montagem eletromecânica da subestação 230kV do complexo eólico de Trairi no Município de Trairi/CE:


  • 2 (dois) Transformadores trifásico de tensão 230kV de 80 MVA;
  • 2 (dois) Resistores de Aterramento 15 kV;
  • 4 (quatro) Disjuntores tripolares 230 kV;
  • 10 (dez) Secionadores tripolares de abertura horizontal 230 kV;
  • 3 (três) Secionadores tripolares de abertura horizontal 230 kV;
  • 9 (nove) Transformadores de Corrente ou de Potencial Capacitivo 230 kV;
  • 9 (nove) Para-raios 230 kV;
  • 30 (trinta) Colunas de isoladores para suporte de barramentos 245 kV;
  • Barramento flexível, com cadeias, conectores e acessórios;
  • Cabo para-raios CAA, com cadeias, conectores e acessórios;
  • Cabo para-raios de aço 3/8” EHS, com ferragens de acessórios;
  • Barramento rígido de alumínio, com conectores e acessórios;
  • Transformador de Serviços Auxiliares 13.800/480 V;
  • Para-raios 18 kV;
  • Chave fusível 15 kV;
  • Transformador de iluminação 380/220/127V, incluindo adequações e instalação de quadros de iluminação;
  • Caixas de distribuição (CA e CC) e de junção de equipamentos;
  • Cubículos de Média Tensão;
  • Painel de Medição e Faturamento;

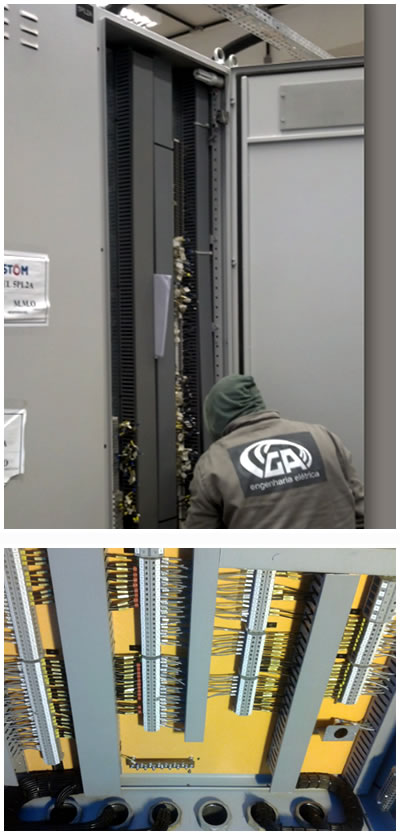

  • Painel de Proteção 230kV , Proteção Transformadores e IHM;
  • Painéis de serviços auxiliares;
  • Retificador e Banco de Baterias;
  • Lançamento de cabos isolados de força, controle, supervisão e comunicação, qualquer tipo e bitola, incluindo o cheque de fiação;
  • Sistema de iluminação e tomadas do pátio, incluindo eletrodutos, fiação e conexões elétricas.

Montagens Eletromecânicas:


  • Montagem de 9 (nove) Seccionadoras tripolares, semi-pantográficas, abertura horizontal, 4580A, 50kA, 550kV, NI 1550kV, sem lâmina de aterramento;
  • Montagem de 2 (duas) Seccionadoras tripolares, semi-pantográficas, abertura horizontal, 4580A, 50kA, 550kV, NI 1550kV, com lâmina de aterramento;
  • Montagem de 6 (seis) Seccionadoras tripolares, semi-pantográfica, abertura horizontal, 4000A, 50kA, 550kV, NI 1550kV, sem lâmina de aterramento;
  • Montagem de 2 (dois) Disjuntores tripolares, sem resistor de pré-inserção e sem relé de sincronismo, 4580A, 50kA, 550kV;
  • Montagem de 1 (um) Disjuntor tripolar, sem resistor de pré-inserção e com relé de sincronismo RPH2, 4580A, 50kA, 550kV;
  • Montagem de 1 (um) Disjuntor tripolar, com resistor de pré-inserção e sem relé de sincronismo, 4580A, 50kA, 550kV;
  • Montagem de 1 (um) Disjuntor tripolar, sem resistor de pré-inserção e com relé de sincronismo RPH2, 4000A, 50kA, 550kV;
  • Montagem de 1 (um) Disjuntor tripolar, com resistor de pré-inserção e sem relé de sincronismo, 4000A, 50kA, 550kV:
  • Montagem de 18 (dezoito) Transformadores de corrente, monofásicos, 525/√3 kV, 4000A, 6 enrolamentos;
  • Montagem de 11 (onze) Transformadores de potencial capacitivo, monofásicos, 500/√3 kV, 2 enrolamentos (linha, transformadores e barra);
  • Montagem de 10 (dez) Para-raios tensão nominal 444kV, tensão de operação contínua 355kV, 20kA, com contador de descargas;
  • Montagem de 8 (oito) Reatores, monofásicos, 525/√3-72,5 kV, 33,33MVAr;
  • Montagem de 4 (quatro) Transformadores de força, monofásicos, 525-15-13,8kV, 42/56/70MVA;
  • Barramento flexível, com cadeias, conectores e acessórios;
  • Cabo para-raios CAA, com cadeias, conectores e acessórios;
  • Cabo para-raios de aço 3/8” EHS, com ferragens de acessórios;
  • Barramento rígido de alumínio, com conectores e acessórios;
  • Caixas de distribuição (CA e CC) e de junção de equipamentos;
  • Cubículos de Média Tensão;
  • Painel de Medição e Faturamento;
  • Painel de Proteção 230kV, Proteção Transformadores e IHM;
  • Painéis de serviços auxiliares;
  • Retificador e Banco de Baterias;
  • Lançamento de cabos isolados de força, controle, supervisão e comunicação, qualquer tipo e bitola, incluindo o cheque de fiação;
  • Sistema de iluminação e tomadas do pátio, incluindo eletrodutos, fiação e conexões elétricas.

Montagens Eletromecânicas:

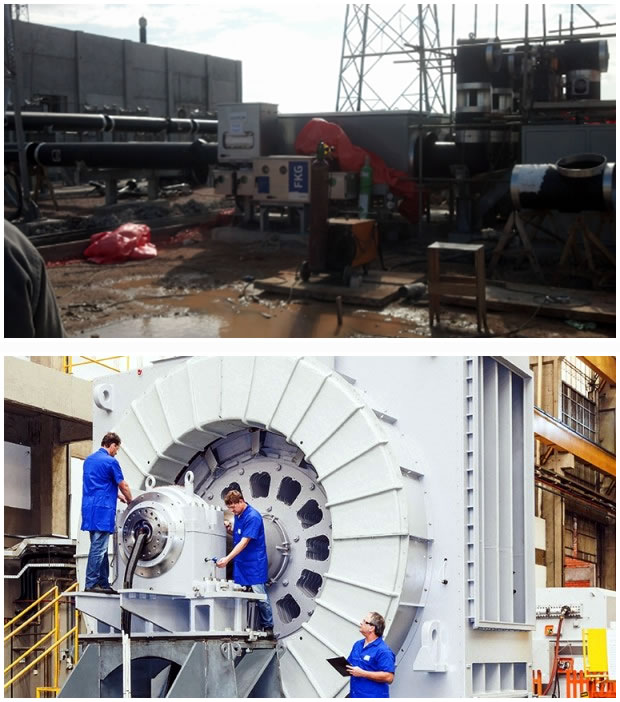

  • Montagem de 2 (dois) Compensadores Síncronos - 100MVAr;
  • Montagem de 2 (dois) Disjuntores Tripolares 15kV;
  • Montagem de 2 (duas) Torres de Resfriamento, incluindo montagem da tubulação de interligação;
  • Montagem de 2 (dois) Reatores Limitadores 15kV;
  • Montagem de 2 (dois) conjuntos de Unidade Hidráulica com trocador de calor;
  • Montagem de 1 (um) conjunto de Barramento Blindado;
  • Montagem de suporte para Barramento Blindado.
