Obras

Realizadas para a Empresa TAESA

TAESA

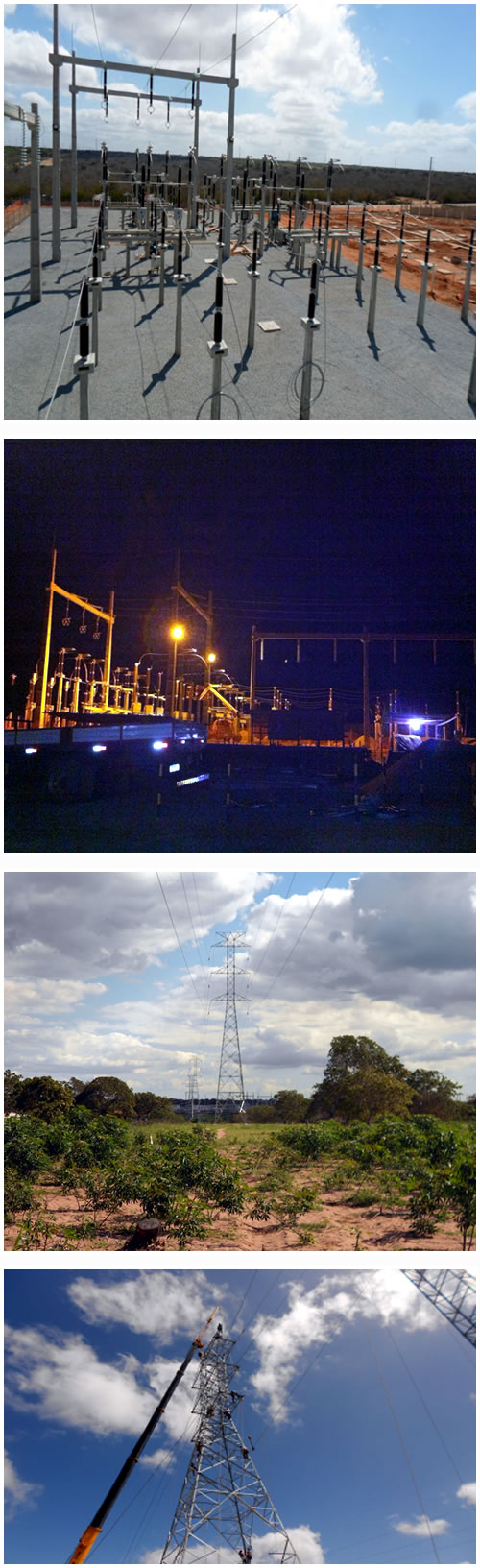

TAESA • Serviços de Obra Civil e Montagem Eletromecânica para Subestação 230kV Lagoa Nova e Linha de Transmissão 230kV em circuito duplo 5,5km • Município de Lagoa Nova, RN


Montagens Eletromecânicas:


  • Montagem e Instalação 2 (dois) Disjuntor SF6, 2000A, 40 kAef, 245 kV, 60 Hz, com relé de sincronismo;
  • Montagem e Instalação de 6 (seis) Transformador de Corrente 245 kV - RM 2000 - 1-1-1-1 A;
  • Montagem e Instalação de 6 (seis) Transformador de Potencial Capacitivo 245 kV, 60 Hz, 230000/√3-115/115/√3-115/115/√3-115/115/√3 V;
  • Montagem e Instalação de 6 (seis) Pára-raios ZnO, 192 kV, 10 kA, 60 Hz;
  • Montagem e Instalação de 8 (oito) Secionador tripolar 245 kV,2000 A, 60 Hz, 40 kAef, motorizado, sem lâmina de terra, tipo abertura vertical, com contato de arco;
  • Barramento flexível, com cadeias, conectores e acessórios;
  • Cabo para-raios CAA, com cadeias, conectores e acessórios;
  • Cabo para-raios de aço 3/8” EHS, com ferragens de acessórios;
  • Barramento rígido de alumínio, com conectores e acessórios;
  • Caixas de distribuição (CA e CC) e de junção de equipamentos;
  • Cubículos de Média Tensão;
  • Painel de Medição e Faturamento;
  • Painel de Proteção 230kV , Proteção Transformadores e IHM;
  • Painéis de serviços auxiliares;
  • Retificador e Banco de Baterias;
  • Lançamento de cabos isolados de força, controle, supervisão e comunicação, qualquer tipo e bitola, incluindo o cheque de fiação;
  • Sistema de iluminação e tomadas do pátio, incluindo eletrodutos, fiação e conexões elétricas.

Obras Civis:


  • Bases com fundações diretas para os equipamentos de pátio da subestação do setor 230kV;
  • Sistema de canaletas no pátio da subestação do setor 230kV;
  • Sistema de drenagem no pátio da subestação, incluindo as caixas de passagem do setor 230kV;
  • Urbanização no pátio da subestação do setor 230kV;
  • Arruamento no pátio da subestação do setor 230kV;
  • Malha de Aterramento no pátio da subestação do setor 230kV;
  • Construção da Casa de Comando.

Linha de Transmissão 230kV – Seccionamento – SE Lagoa Nova II, compreende:


  • Extensão de 5,5 Km;
  • Cabo condutor de alumínio CAL FLINT;
  • Condutor por fase: 1;
  • Cabo Para-raios CAL BUTTE;
  • Circuito duplo;
  • Estruturas metálicas;
  • Aterramento.
